Chaudronnerie et câblage : intégrer l’électrique dès la conception

Cette synergie précoce entre les disciplines est un facteur clé de succès pour les projets modernes. Elle permet d’anticiper les contraintes, de fluidifier les processus de fabrication et d’assurer une meilleure fiabilité des systèmes finis. Adopter une démarche proactive où la chaudronnerie, le câblage et l’intégration électrique sont coordonnés dès l’esquisse du projet représente une évolution fondamentale pour les industries.

1. L’importance de l’intégration électrique en chaudronnerie dès la conception

Dans de nombreux secteurs industriels, la chaudronnerie forme l’ossature métallique des équipements, des structures et des systèmes. Cette discipline exige une expertise approfondie dans le travail des métaux, la tôlerie, la tuyauterie industrielle et le soudage pour créer des ouvrages robustes et fonctionnels. Cependant, ces structures ne sont que rarement statiques ; elles intègrent une multitude de composants électriques qui les animent, les contrôlent et les connectent au monde extérieur. Penser l’agencement de ces éléments électriques – faisceaux, armoires, capteurs, actionneurs – dès la phase de conception chaudronnée est un gage de performance.

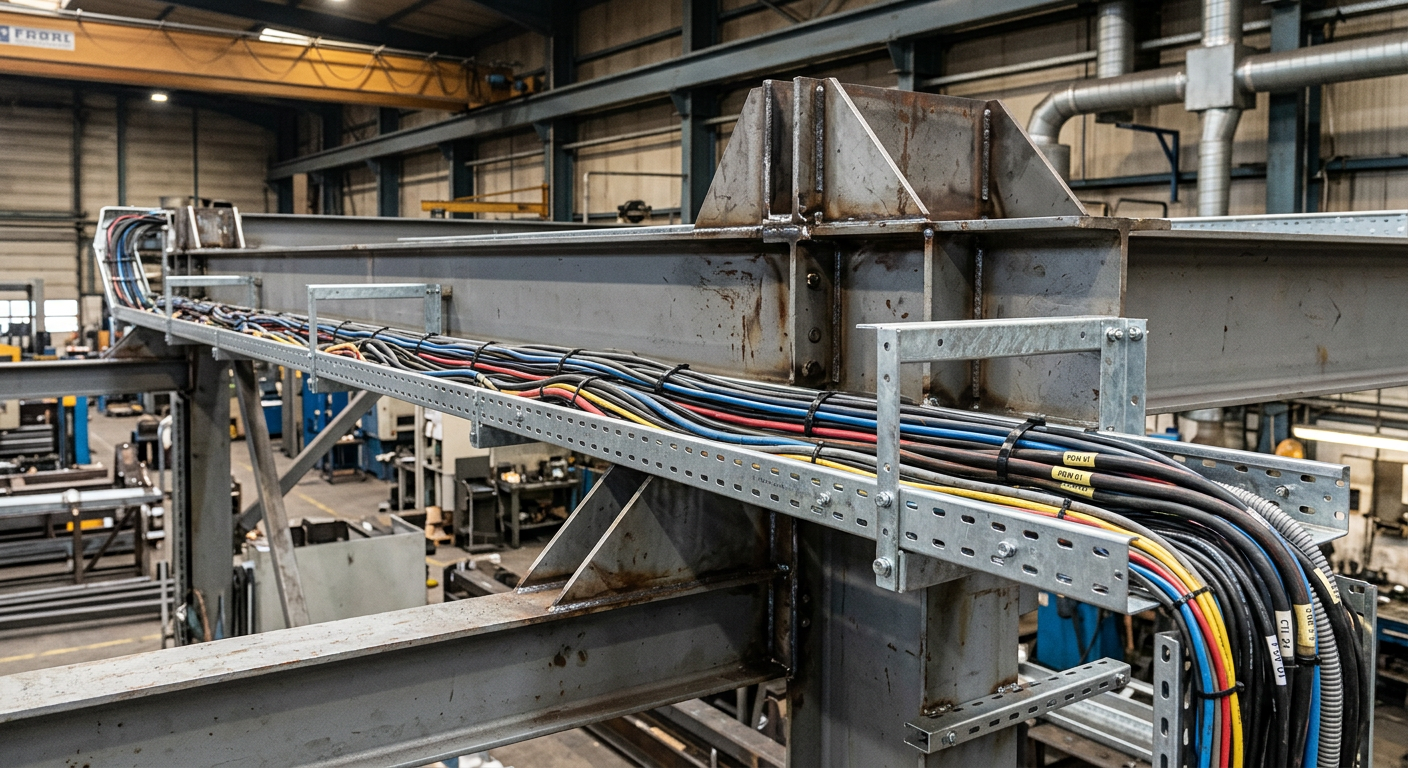

L’intégration précoce permet d’éviter les compromis coûteux et les adaptations de dernière minute. Imaginez un châssis de machine où les chemins de câbles, les emplacements des boîtiers électriques et les points de fixation sont définis simultanément avec la structure métallique elle-même. Cette méthode assure une meilleure protection des composants, une maintenance facilitée et une esthétique plus aboutie, contribuant ainsi à une conception globale optimisée. Des acteurs spécialisés dans la conception et la fabrication de câblages électriques, comme Ampère Groupe, offrent une expertise précieuse pour accompagner cette démarche, en proposant des solutions adaptées aux contraintes spécifiques des ouvrages chaudronnés.

2. Les défis de la co-conception mécanique et électrique

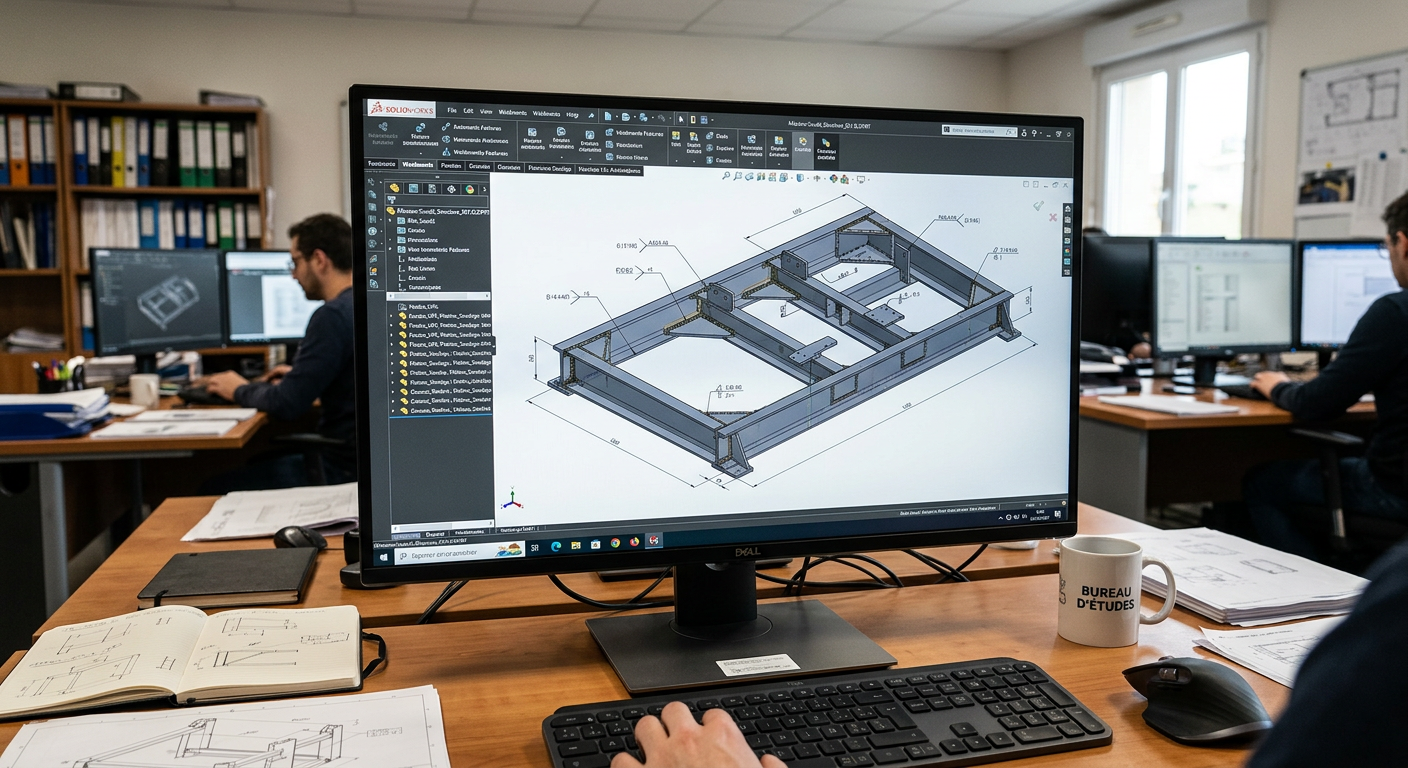

L’intégration de l’électrique en chaudronnerie ne se fait pas sans défis. Elle exige une collaboration étroite et une compréhension mutuelle entre les ingénieurs mécaniciens et les experts en électricité. Les logiciels de conception assistée par ordinateur (CAO) et de fabrication assistée par ordinateur (FAO) jouent un rôle déterminant pour visualiser l’ensemble du système et identifier les potentielles interférences. Voici quelques-uns des principaux défis à relever :

• Interdisciplinarité : La nécessité pour les équipes mécaniques et électriques de parler un langage commun et de partager leurs contraintes et leurs objectifs dès le début du projet.
• Gestion de l’espace : Optimiser l’agencement des composants électriques dans des volumes souvent contraints par la structure chaudronnée, en tenant compte des rayons de courbure des câbles, des besoins en ventilation et de l’accessibilité pour la maintenance.
• Gestion thermique : Anticiper la dissipation de chaleur des équipements électriques pour éviter toute surchauffe qui pourrait affecter la performance ou la durée de vie des composants, et concevoir des solutions de refroidissement adaptées.
• Compatibilité électromagnétique (CEM) : Assurer que les câblages et les équipements électriques n’interfèrent pas entre eux ni avec d’autres systèmes, en respectant les normes en vigueur et en intégrant des blindages ou des filtres si nécessaire.

La planification devient la pierre angulaire de la réussite. Une démarche séquentielle, où la mécanique est finalisée avant l’électricité, peut entraîner des retouches coûteuses et des délais prolongés. À l’inverse, une approche intégrée permet d’anticiper ces problèmes, de les résoudre virtuellement, et ainsi de réduire les risques lors de la fabrication physique. Cette méthode favorise une meilleure maîtrise des coûts et des délais de mise sur le marché.

3. Optimisation des performances et réduction des coûts grâce à l’intégration

L’adoption d’une approche intégrée pour la chaudronnerie et le câblage offre des avantages substantiels en termes de performances opérationnelles et de maîtrise budgétaire. En concevant simultanément les aspects mécaniques et électriques, les entreprises peuvent réaliser des économies significatives tout au long du cycle de vie du produit.

Un des bénéfices immédiats réside dans la réduction des erreurs et des modifications tardives. Lorsque les équipes travaillent de concert, les incompatibilités sont détectées et corrigées sur les modèles numériques, bien avant la phase de fabrication. Cela diminue le besoin de prototypes physiques multiples, réduit les déchets de matériaux et accélère le processus de développement. De plus, une conception réfléchie des faisceaux électriques, des armoires de commande et des éléments surmoulés permet d’optimiser leur fabrication, souvent en série, ce qui engendre des gains d’échelle.

Sur le plan des performances, l’intégration précoce favorise des systèmes plus fiables et plus efficaces. Les câbles sont acheminés de manière optimale, minimisant les longueurs et les risques d’usure. L’accessibilité pour la maintenance est améliorée, ce qui réduit les temps d’arrêt et les coûts d’entretien. La robustesse globale de l’équipement est renforcée, car les contraintes mécaniques et électriques sont prises en compte dès le départ. Un système bien intégré est également plus facile à diagnostiquer en cas de panne, ce qui accélère les réparations et minimise l’impact sur la production.

« L’avenir de la fabrication réside dans la convergence des disciplines. Penser la mécanique et l’électronique comme un tout indissociable dès les premières esquisses n’est plus une option, mais une nécessité pour innover et rester compétitif. »

Cette approche permet non seulement de construire des produits de meilleure qualité, mais aussi de les concevoir plus rapidement et à un coût plus avantageux. L’investissement initial dans des outils et des méthodes de co-conception est largement compensé par les gains réalisés sur le long terme.

4. Les compétences au cœur de l’intégration réussie

La réussite de l’intégration de l’électrique en chaudronnerie repose avant tout sur l’expertise des équipes. Les techniciens supérieurs en conception et réalisation en chaudronnerie industrielle, par exemple, sont formés pour intervenir à tous les niveaux : de la conception à la fabrication, en passant par l’assemblage, le contrôle et la maintenance d’ouvrages et d’équipements composés de structures métalliques. Leur capacité à lire et interpréter des plans d’ensemble et de détail est fondamentale.

Pour une intégration efficace, ces compétences doivent se marier avec celles des spécialistes en électricité et en automatisme. Les équipes doivent développer une vision globale du projet, où chaque membre comprend l’impact de ses décisions sur les autres disciplines. Cela implique une formation continue, non seulement sur les nouvelles technologies et matériaux, mais aussi sur les outils de conception collaborative et les méthodologies de gestion de projet intégrée. Le dialogue constant entre les bureaux d’études mécaniques et électriques devient la norme, favorisant l’émergence de solutions innovantes et optimisées.

La polyvalence et la curiosité technique sont des qualités essentielles pour ces profils. Un technicien en chaudronnerie qui comprend les contraintes du câblage électrique pourra proposer des solutions de montage plus adaptées. De même, un ingénieur électricien qui saisit les spécificités de la fabrication métallique pourra concevoir des systèmes plus robustes et faciles à intégrer. Cette hybridation des savoir-faire est un moteur puissant pour l’innovation et la compétitivité industrielle.

5. Applications concrètes et tendances futures

L’intégration de l’électrique en chaudronnerie est une pratique répandue dans de nombreux secteurs, où la fiabilité et la performance des équipements sont primordiales. Les machines-outils complexes, les lignes de production automatisées, les équipements de levage ou de manutention, les installations de traitement de l’eau ou de l’air, et même certains éléments de l’industrie navale ou aéronautique, sont autant d’exemples où cette synergie est indispensable.

Dans le domaine de l’automatisation industrielle, par exemple, les châssis chaudronnés abritent des systèmes de commande sophistiqués, des moteurs, des capteurs et des interfaces homme-machine. La disposition optimisée de ces éléments dès la conception du bâti métallique garantit un fonctionnement fluide, une maintenance simplifiée et une évolutivité facilitée. Les armoires électriques, souvent intégrées aux structures, sont conçues pour résister aux environnements industriels difficiles, tout en assurant une protection optimale des composants.

Voici une table illustrant les bénéfices de cette approche intégrée :

Les tendances futures pointent vers une intégration encore plus poussée, avec l’émergence de l’Industrie 4.0 et des systèmes cyber-physiques. La capacité à concevoir des équipements « intelligents », capables de communiquer et de s’auto-diagnostiquer, dépendra directement de cette synergie entre mécanique et électrique. Le développement de solutions de câblage sur mesure et de surmoulage de composants électriques jouera un rôle croissant pour garantir l’étanchéité, la robustesse et la miniaturisation des systèmes. Pour approfondir ces thématiques et explorer les solutions existantes, on peut se référer aux expertises d’entreprises spécialisées dans la fabrication de câblages électriques et d’ensembles complexes comme Ampère Groupe.

6. Questions fréquentes sur l’intégration chaudronnerie et câblage

Pourquoi est-il crucial d’intégrer l’électrique dès la conception d’un ouvrage chaudronné ?

L’intégration précoce permet d’anticiper les contraintes d’espace, de gestion thermique et de compatibilité électromagnétique, réduisant ainsi les erreurs, les coûts de fabrication et les délais de mise sur le marché. Elle assure une meilleure fiabilité et une maintenance facilitée du produit final.

Quels sont les principaux défis de cette co-conception ?

Les défis résident principalement dans la nécessité d’une collaboration interdisciplinaire étroite, la gestion optimisée de l’espace et des flux thermiques, ainsi que la garantie de la compatibilité électromagnétique entre les différents composants.

Quelles compétences sont nécessaires pour réussir cette intégration ?

Une combinaison de compétences en chaudronnerie (conception, fabrication, assemblage) et en électricité (câblage, automatisme) est indispensable, complétée par une maîtrise des outils de CAO/FAO et une forte capacité à travailler en équipe pluridisciplinaire.
